Anténní komplet 32 účastníků pro systémy společné televizní antény tzv. STA

je určen pro konstrukci anténního systému pro 32 účastníků , kdy každý účastník má k dispozici k nezávislému sledování satelitní signál ze dvou družic například pro Skylink Astra 23,5 a Astra 19,2E a dále také signál bezplatné pozemní DVB-T2 a signál pro radio v normě VKV a DAB .

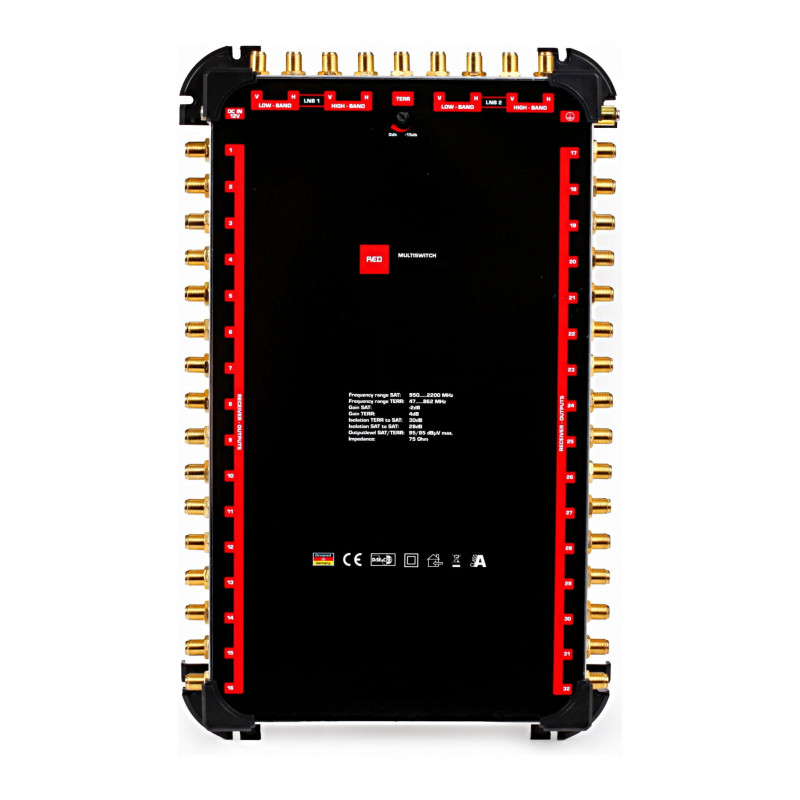

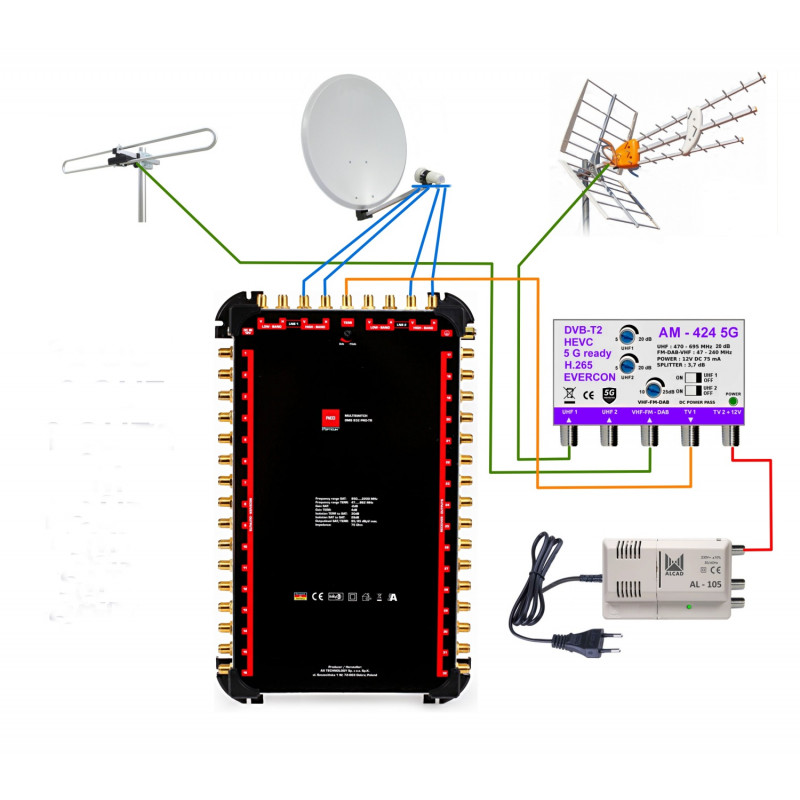

Systém je určen ka zabudovaní do rozváděče ( tento není součástí dodávky ) . Základem je multipřepínač 9/32 RED se 32 výstupy , dále pak napájecí zdroj Alcad AL-105 a anténní zesilovač AM-424 , pozemní signál přijímá inteligentní anténa Televes HD Boss s vestavěným filtry 4G a 5G a automatickým řízením citlivosti . V případě potřeby je možné systém také doplnit o další pozemní UHF anténu pro příjem z dalšího vysílače DVB-T2 , signál pro radio zajišťuje DAB anténa

Technické parametry

počet účastníků : 32

výstupní signál : DVB-T2 , DVB-S2 2 družice , DAB , VKV-FM

kmitočtový rozsah : 470 - 694 MHz pro DVB-T2

kmitočtový rozsah : 950 - 2150 MHz pro DVB-S2

kmitočtový rozsah : 47 - 240 MHz pro DAB a VKV

zisk SAT : 2 dB

zisk TERR : 4 dB

pracovní teplota : 0 - 50 stupňů Celsia

napájecí napětí : 230V 50 Hz adapter 230V / 12V DC je součástí balení

pracovní napětí SAT : 13/18 V

maximální výstupní úroveň : TERR 85 dBuV

maximální úroveň : SAT 95 dBuV

oddělení vstupů : 30 dB

rozměry multipřepínače : 360 x 225 x 45 mm

oddělení polarizace H/V : 25 dB

Obsah balení :

multipřepínač RED 932

napájecí zdroj Alcad AL-105

anténní zesilovač Evercon AM-424

anténa Televes HD Boss

anténa DAB

parabola 80 cm FE

2x LNB Quattro

držák pro 2 LNB

šroubovací konektory F 6,5 mm 50 ks
